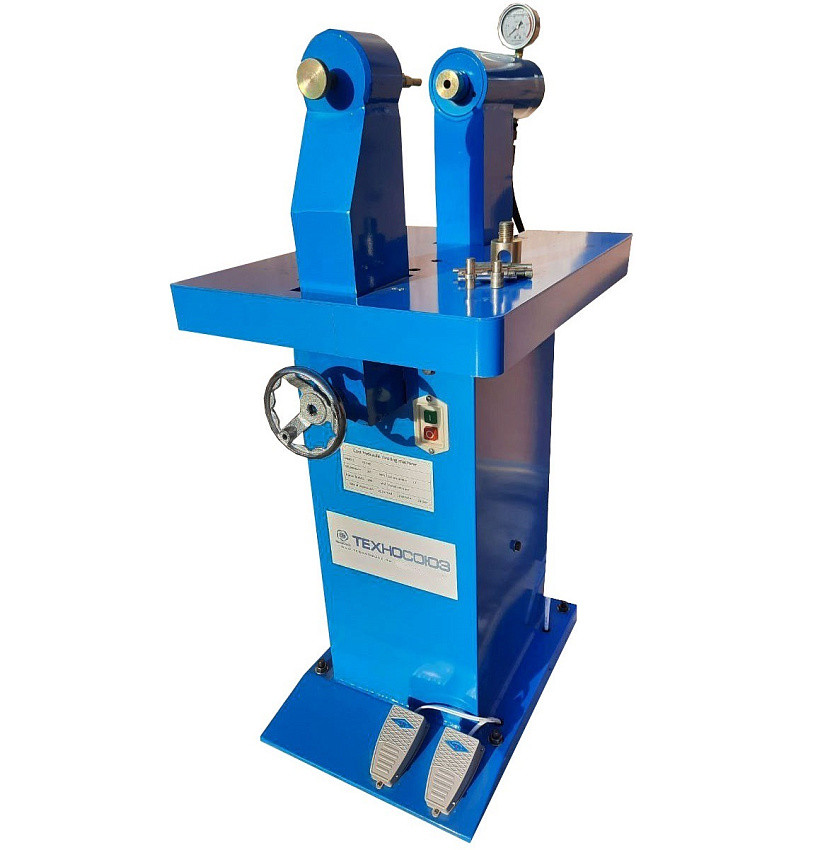

Описание ТЕХНОСОЮЗ TS-240-1

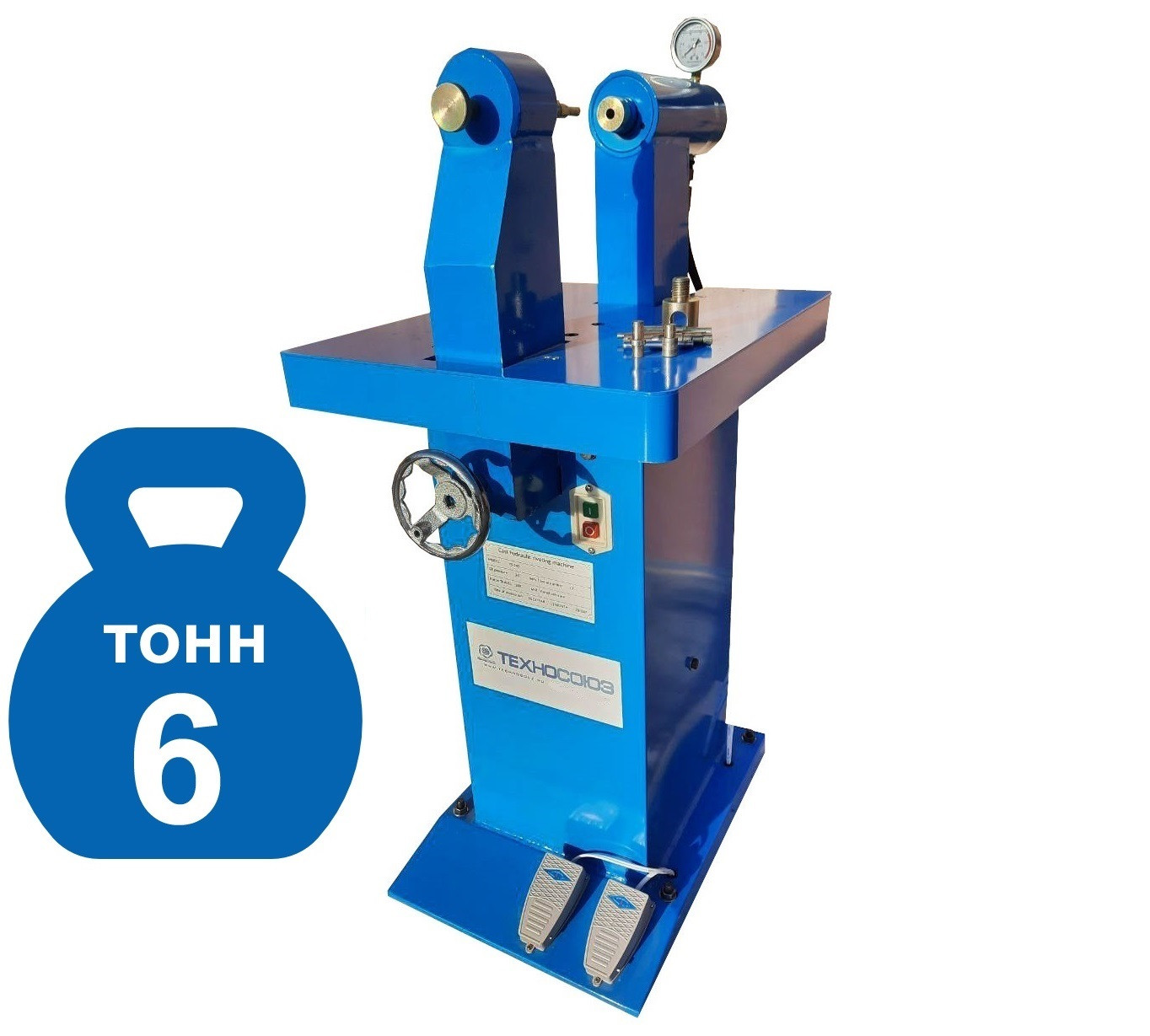

Горизонтальный. Усилие до 6т. Гидравлический, напольный. Клепальный станок для тормозных колодок, фрикционных дисков сцепления грузовых автомобилей, автобусов. Материал клёпки – сталь, медь, алюминий 6, 8, 10, 12мм в том числе удлиненные. Клепальный станок управляется нажатием на педали. Выпрессовка заклепок диаметром до 12 мм осуществляется при замене изношенных накладок во время ремонта автомобилей в автосервисах, станциях технического обслуживания и автотранспортных предприятиях. Клепальный станок используется для работы с различными видами и формами заклепок изготовленных из стали, меди и алюминия. В стандартной комплектации предусмотрены пуансоны для работы с отечественными и импортными автомобилями.
Принцип работы:
Рабочее давление регулируется при помощи клапана регулировки давления и выставляется по манометру 0,5-0,6 МПа для алюминиевых клепок и 0,7-1,0 МПа для медных.
Давление контролируется визуально по шкале манометра.
В шток вкручивается пуансон требуемого диаметра, регулируется по ширине контргайкой;
Тормозную накладку прислоняют на кронштейн;
Высота регулируется винтом таким образом, чтобы клепка плотно легла на опору клепального станка;
Нажимая ногой на педаль стенд перемещает шток тем самым прижимает клепку к наковальне;
Комплект сменных пуансонов и опор позволяет производить установку и удаление заклепок различных форм и размеров.
| Минимальные клепальные усилия, требуемые для тормозных колодок грузовых автомобилей | ||||
| Марка автомобиля | материал клепки | размеры клепки | Вид клепки | Клепальное усилие, т |
| сталь | 8.0х16.0 | полая | 3,5 | |
| МАЗ | латунь | 6*21 мм | полая | 2,5 |
| ЗИЛ | латунь | 8.0х16.0 | полая | 3,0 |
| ГАЗ | латунь | 6*21 мм | полая | 2,5 |
| MAN | латунь | 8*20mm | полая | 3,0 |
| IVECO | латунь | 6*18mm | полая | 3,0 |
| VOLVO | сталь | 6.35x19.1 | полая | 3,0 |
| Shacman | латунь | 6*21 мм | полая | 2,5 |
| DongFeng | сталь | 6.35x19.1 | полая | 3,0 |
| Scania | латунь | 6*18mm | полая | 3,0 |
| ISUZU | латунь | 6*21 мм | полая | 2,5 |
| Mercedes-Benz | сталь | 6.35x19.1 | полая | 3,0 |
| Renault | латунь | 6*21 мм | полая | 2,5 |
| DAF | ||||
