Описание Car-tool CT-60200

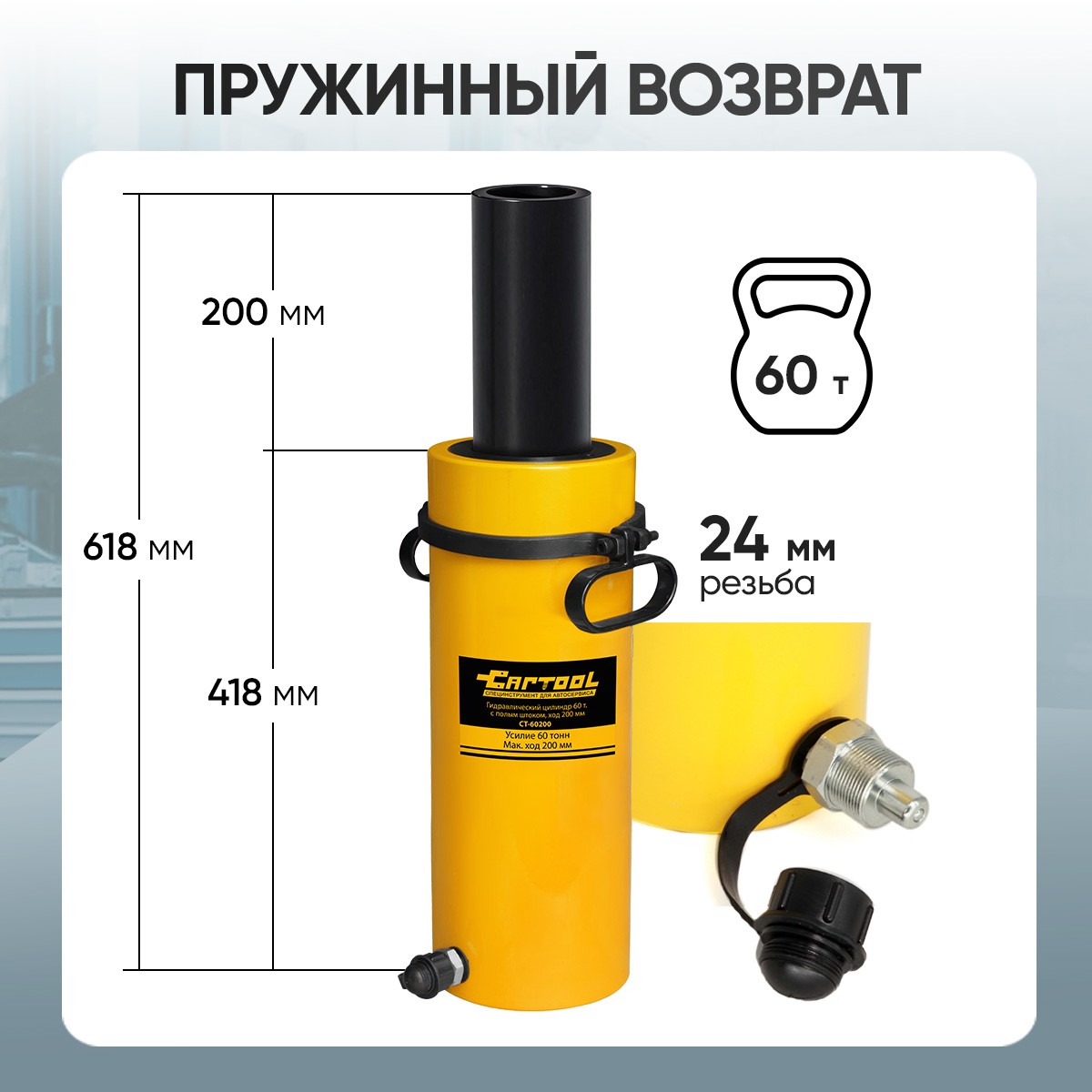

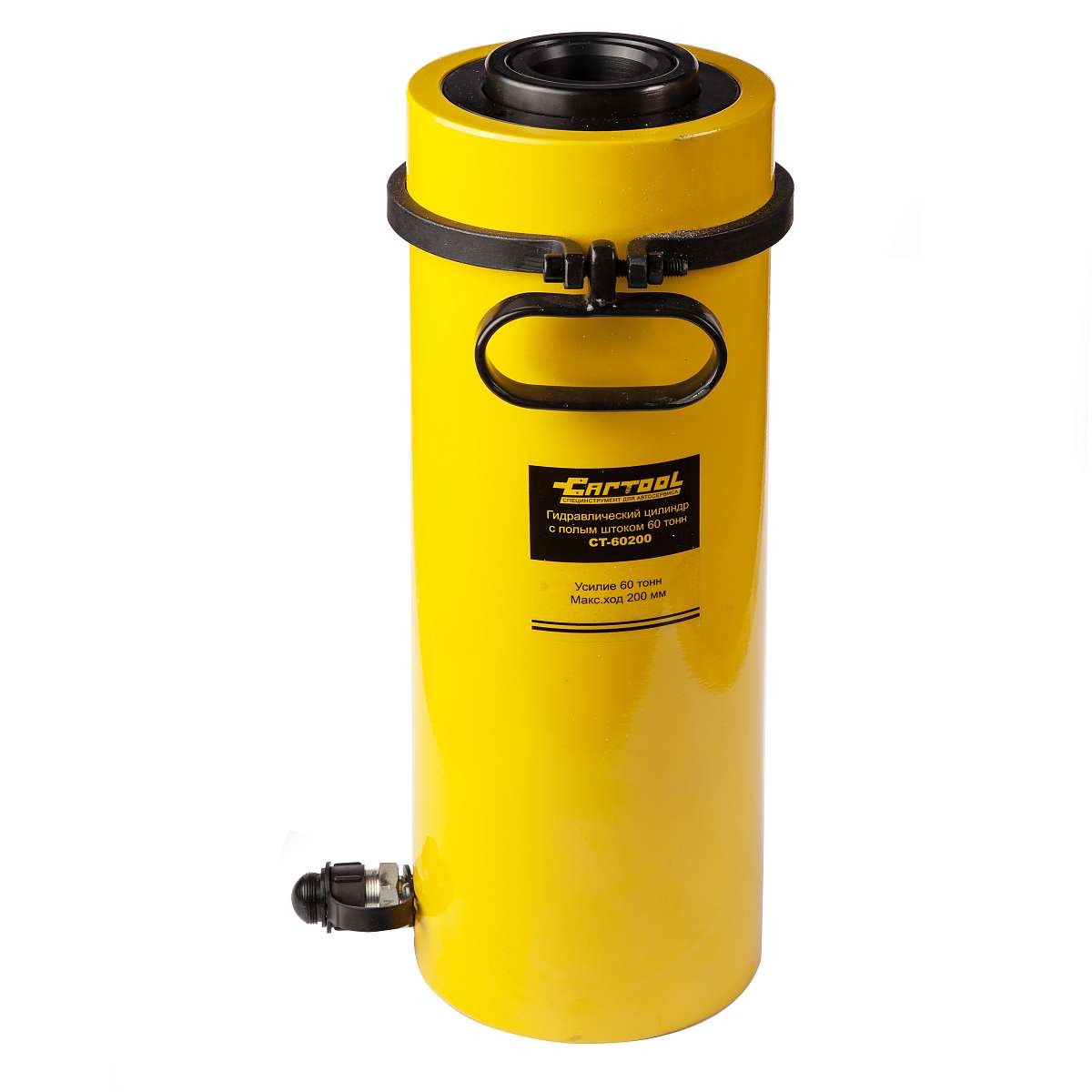

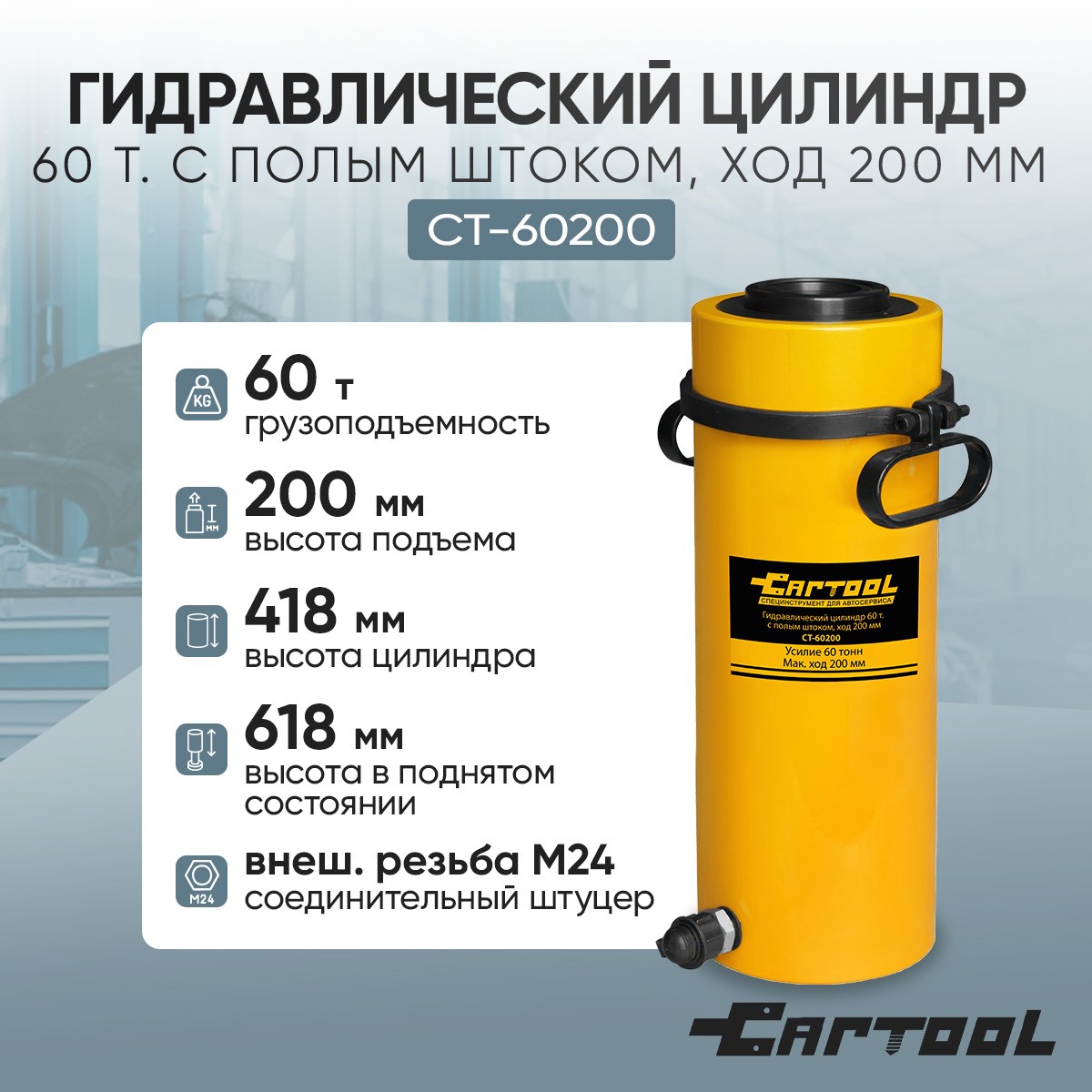

Гидравлический цилиндр 60т. с полым штоком, ход 200 мм Car-Tool CT-60200 — работает от 700 бар, возвращает шток пружиной, пропускает тягу через отверстие 54 мм. Через отверстие пропускают шпильку, тягу или трос: цилиндр служит силовым приводом для протяжки, выпрессовки и натяжения, а ход 200 мм позволяет пройти длинную посадку за один цикл. Высота 418 мм в сложенном положении и 618 мм с выдвинутым штоком, диаметр корпуса 158 мм, вес 45 кг.
В линейке полых цилиндров: CT-3460 — те же 60 т и отверстие 54 мм, ход 50 мм; CT-20200 — 20 т с ходом 200 мм; CT-3430 — 30 т, ход 100 мм. На полный ход цилиндру нужно 1606 см³ масла: рекомендуем ручной насос CT-E1129 с полезным объёмом 2 л, с большим запасом — CT-E1132 на 2,7 л. Штуцер «папа» М24: шланг насоса Car-Tool с муфтой «мама» М24 наворачивается на него без переходников.
Для каких работ- протяжка шпилек, болтов и тяг, пропущенных через шток;
- выпрессовка и запрессовка втулок, пальцев, сайлентблоков и гильз тяжёлой техники в составе съёмника;
- натяжение тросов и анкеров;
- длинные прессовые операции, где 50–100 мм хода не хватает.

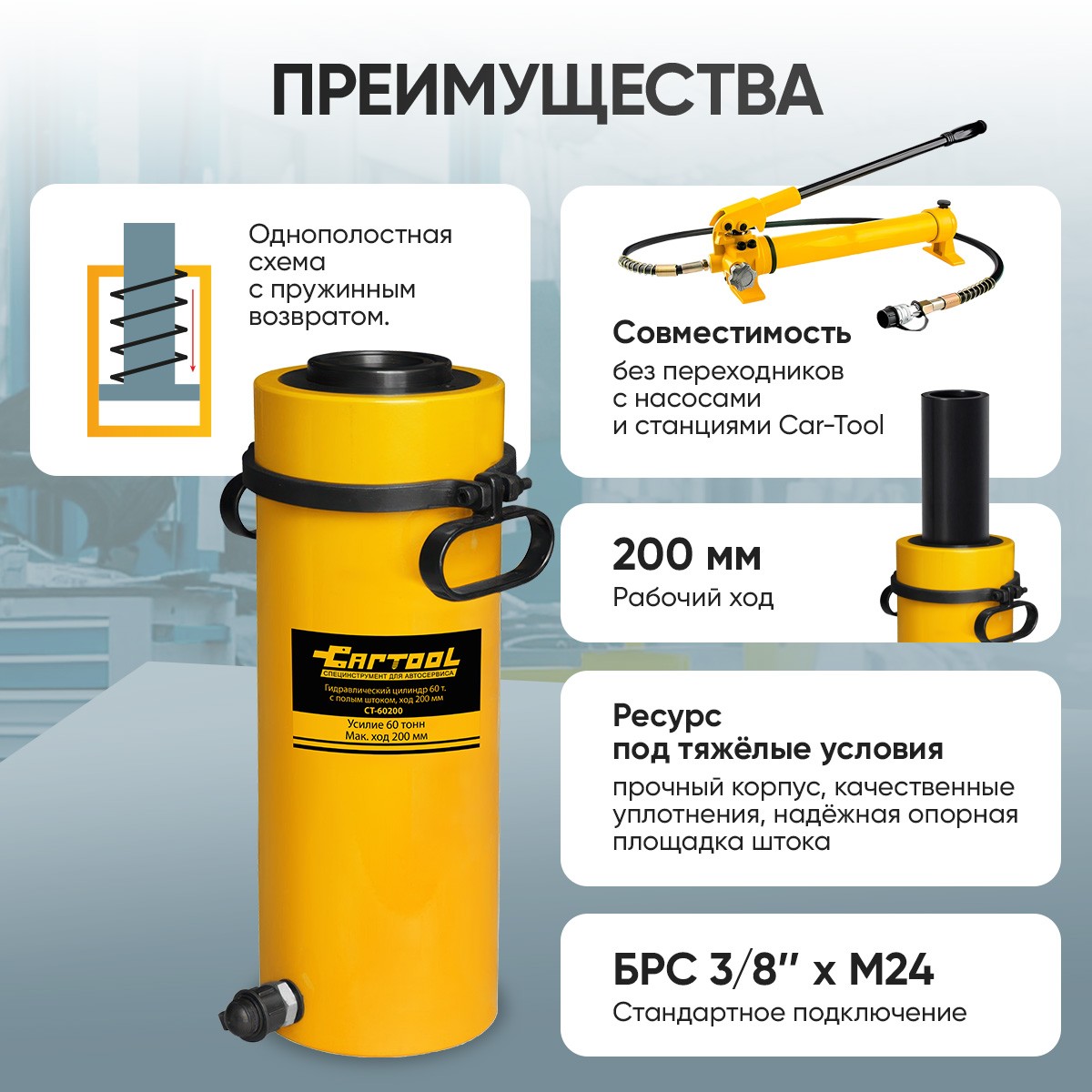

- 60 т и ход 200 мм — вчетверо больше хода, чем у 60-тонного CT-3460: меньше перестановок оснастки.

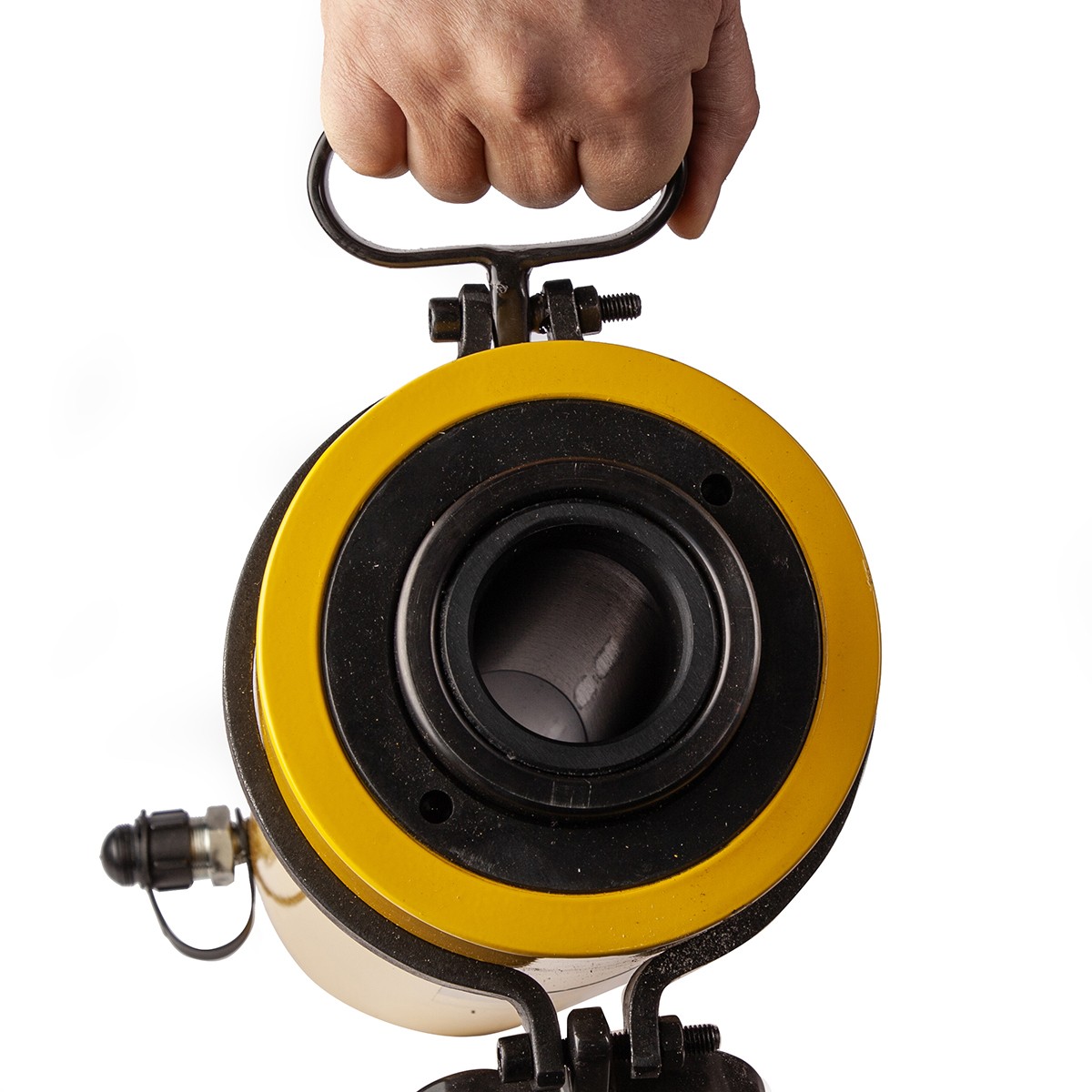

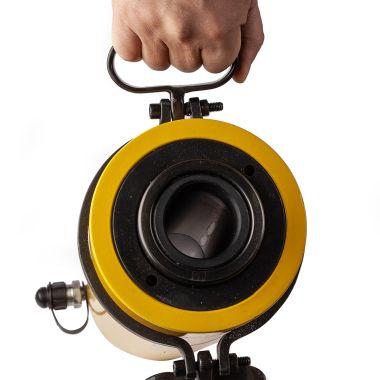

- Сквозное отверстие 54 мм — усилие передаётся по оси шпильки или тяги, проходящей через цилиндр.
- Пружинный возврат — шток уходит в корпус без обратной подачи масла.

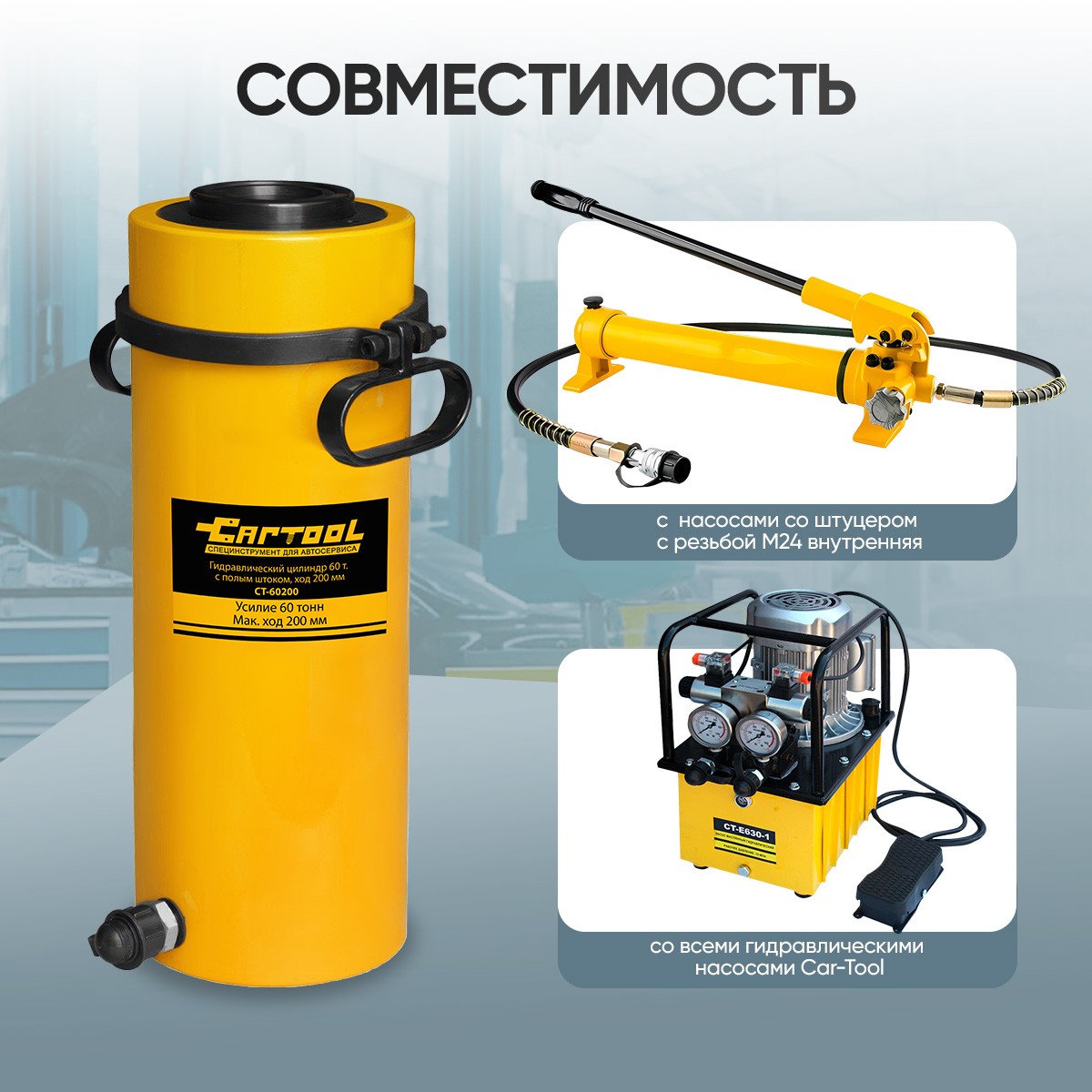

- Штуцер «папа» М24, 700 бар — подключается к насосам и шлангам Car-Tool напрямую.
- гидроцилиндр;
- насос, шланг и оснастка для протяжки в комплект не входят.
- ручные насосы на 700 бар: CT-E1129, полезный объём 2 л — рекомендуемый, CT-E1132, полезный объём 2,7 л;
- пневмогидравлический насос CT-A3037, 4,5 л — для частой работы на посту с компрессором;
- шланги 700 бар, 3/8" × М24: CT-3037H, 1,5 м и CT-03700H, 3 м;
- адаптер CT-7002 — чтобы видеть давление в линии по манометру.
